얇은 판재에는 체결력을 유지 해줄 만큼 충분한 나사산 확보가 어려우므로, 충분한 나사산을 가진 너트 또는 스터드를 모재에 압착 시킨다. 클린칭 방식과 리벳팅 방식이 있으며, 클린칭 방식은 모재 삽입부에 돌기나 형상을 만들어서 모재에 삽입 후 회전 저항을 받을 수 있도록 하는 것이며, 리벳팅 방식은 삽입부 반대편으로 나온 너트(스터드)의 일부를 크림핑(접혀서)시켜서 모재에 부착시키는 방식이다.

▣ 회전 저항 토르크가 매우 높다.
▣ 모재 표면의 돌출이 없어서 외관이 수려하다.
▣ 간단한 프레스 장비로 가능하다.

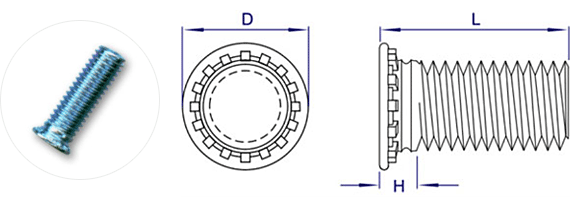

Thread
&
Pitch		 H Max Min Sheet
Thickness		 Hole Size in
Panel
+0.08 -0.0		 D+/- 0.4 Min C/L to
edge of
panel
M2.5 x 0.45 1.95 1.0 2.5 4.1 5.4
M3 x 0.5
 2.1 1.0 3.0 4.6 5.6
M3.5 x 0.6 2.2 1.0 3.5 5.3 6.4
M4 x 0.7 2.4 1.0 4.0 5.9 7.2
M5 x 0.8 2.7 1.0 5.0 6.5 7.2
M6 x 1.0 3.0 1.6 6.0 8.2 7.9
M8 x 1.25 3.7 2.4 8.0 9.6 9.6

Lengths
 Thread Size Length (L) +/- 0.4
M2.5 x 6 8 10 12 15 - - - - - - - -
M3 6 8 10 12 15 18 20 - - - - - -
M3.5 x 6 8 10 12 15 18 20 22 - - - - -
M4 6 8 10 12 15 18 20 22 25 - - - -
M5 - 8 10 12 15 18 20 22 25 28 - - -
M6 - - 10 12 15 18 20 22 25 28 35 - -
M8 - - 10 12 15 18 20 22 25 28 30 35 38

Length (mm)
 4 5 6 8 10 12 14 16 18 20 22
Blind Hole'G' Dimension 3 4 5 6.5 9.5

Materials Finishes
Carbon Steel
300 Series Stainless Steel (A2)
Aluminium (AL) (Special Order)
 Bright Zinc / Clear Passivate (ZI)Zinc / Yellow Passivate (Special Order) (ZC)
Maximum hardness of parent material : Steel parts - 80HRB : Stainless Steel parts - 70HRB : Aluminium parts - 50HRB. Please note that Stainless Steel parts cannot usually be successfully installed into Stainless Steel Sheet. Part Number Examples
Type | Thread | Length | Finishi.e. : NFH-M3-10-ZI(Clinch Stud-M3x10mm-Steel-BZP)i.e. : NFH-M4-20-A2(Clinch Stud-M4x20mm-Stainless Steel)

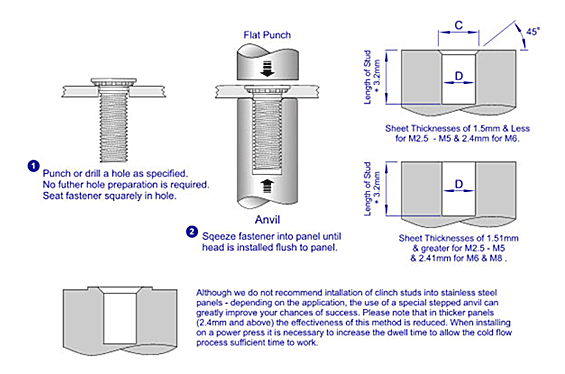

Thread Size Panel Thickness D+ 0.08 C+ 0.1

M2.5		 1.50mm panel thicknesses & below
2.53 3.1
1.51mm panel thicknesses & over Not Required
M3 1.5mm panel thicknesses & below

3.03

 3.6
1.51mm panel thicknesses & over Not Required Not Required
M3.5 1.50mm panel thicknesses & below 3.53 4.1
1.51mm panel thicknesses & over Not Required
M4 1.50mm panel thicknesses & below 4.03 4.6
1.51mm panel thicknesses & over Not Required
M5 1.50mm panel thicknesses & below 5.03 5.6
1.51mm panel thicknesses & over Not Required
M6 1.50mm panel thicknesses & below 6.03 6.6
2.41mm panel thicknesses & over Not Required
M8 2.41mm panel thicknesses & over 8.03 Not Required
